LM滚柱滚动块

产品概述

在追求高精度、好效率率和稳定性的工业制造领域，直线导向装置的性能直接影响着机床的整体表现。THK，作为传动元件行业的佼佼者，凭借其创新技术和精湛工艺，为全球客户提供了众多可靠的直线运动应用方案。其中，THK LM滚柱滚动块以其紧凑的设计、可靠的承载能力以及对定位精度、重复性和刚性的高度满足，成为了高端机床设备中的优选部件。

LM滚柱滚动块是一种专为高负荷、高精度应用设计的直线导向装置。其核心部件为一个能够做无限圆周运动的槌型滚子，这一只特设计不仅确保了传动的连续性和平稳性，还更大地提高了装置的承载能力和使用寿命。与此同时，LM滚柱滚动块的结构紧凑，安装便捷，能够轻松融入各种复杂的机床布局中，为机床制造商提供了更大的设计灵活性。

特点

• 高承载能力：LM滚柱滚动块采用高强度材料制成，结合精密的制造工艺，使得其能够承受更高的负荷而不发生变形或损坏。这一特性确保了机床在高强度作业下的稳定性和可靠性。

• 高精度定位：只特的槌型滚子设计，配合精密加工的导轨面，实现了传动过程中的高精度定位。无论是静态定位还是动态跟踪，LM滚柱滚动块都能提供令人满意的精度表现，满足高精度加工的需求。

• 高重复性：经过严格的测试和验证，LM滚柱滚动块在多次重复传动过程中仍能保持一致的精度和性能。这一特性对于需要频繁启停和定位的机床应用尤为重要，能够有效提高生产效率和加工质量。

• 高刚性：根据优化结构设计和材料选择，LM滚柱滚动块实现了传动系统的高刚性。这有助于抵抗外部振动和冲击，保持传动过程的稳定性，减少误差积累。

• 长寿命：采用高品质的材料和龑的润滑技术，LM滚柱滚动块具有出色的耐磨性和耐腐蚀性。在正常使用条件下，其使用寿命远超传统直线导向装置，降低了用户的维护成本。

• 易于安装和维护：LM滚柱滚动块采用模块化设计，安装过程简便快捷。与此同时，其维护需求较低，用户可轻松进行日常检查和保养工作，确保设备长期稳定运行。

工作原理

LM滚柱滚动块的工作原理基于槌型滚子在导轨面上的无限圆周运动。当外部驱动力作用于滚子时，滚子开始沿导轨面滚动并带动整个传动系统运动。这种滚动摩擦机制相比滑动摩擦具有更低的摩擦系数和更少的能量损失，从而提高了传动效率和精度。

具体来说，槌型滚子根据其只特的几何形状与导轨面紧密接触，并在滚动过程中实现连续、平稳的传动。滚子的无限圆周运动特性确保了传动过程的连续性和稳定性，避免了传统滑动摩擦传动中的爬行现象和定位误差。与此同时，滚子与导轨面之间的接触面积较大且分布均匀，有助于分散应力并减少磨损。

常见型号大全

THK LM滚柱滚动块提供多种规格和型号以满足不同工业应用的需求。尽管无法详细列举所有型号，但我们可以根据一般应用场景和传动需求来概述其常见型号大全的特点：

• 标准型：适用于一般机床和自动化设备中的直线传动需求。具有经济实用、性能稳定的特点。

• 重载型：针对重载工况设计，采用更高强度的材料和优化的结构设计以提高承载能力。适用于大型机床和重型自动化设备。

• 高精度型：特别注重定位精度和重复性的提升，适用于对加工精度有更高要求的精密机床。采用更精密的加工工艺和更龑别的材料制成。

LM滚柱滚动块种类

金属保持器 LR型 安装面采用槽加工，嵌入后使用。安装LM滚子时，可将轨道台上所加工的4个安装孔用安装螺栓加以固定。适合于本体厚度没有富余的部位。(安装件也可使用SM型、SE型。)	树脂保持器 LR-Z型 采用树脂保持器、轻量化的类型，安装方法与LR相同。除此以外，设有密封垫片安装槽，可以简单地安装耐磨损性优异、防尘效果好的特殊橡胶制密封垫片。除此以外，实现了1m/s的高速行走。	金属保持器 LRA型 与LR型相同，嵌入槽中使用。安装时要使用安装件SM型、SE型，并用粗螺栓牢固地加以固定的紧凑形状。
树脂保持器 LRA-Z型 采用树脂保持器、轻量化的类型，安装方法与LRA相同。除此以外，设有密封垫片安装槽，可以简单地安装耐磨损性优异、防尘效果好的特殊橡胶制密封垫片。除此以外，实现了1m/s的高速行走。	金属保持器 LRB型 由于安装面无须实施槽加工，结果减少了加工工时数。安装方法与LRA型一样，安装件使用SMB型、SEB型，可以牢固地加以固定。	树脂保持器 LRB-Z型 由于安装面无须实施槽加工，结果减少了加工工时数。安装方法与LRA型一样，安装件使用SMB型、SEB型，可以牢固地加以固定。
金属保持器 LRU型 由于安装面无须实施槽加工，结果减少了加工工时数。根据将轨道台上所加工的4处安装孔用螺栓加以固定来安装。

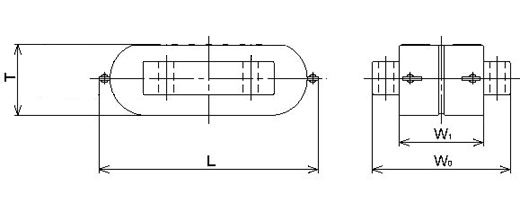

金属保持器 LR型图纸与型号

公称型号	主要尺寸				基本额定负荷		详细规格	CAD	尺寸图
	W1 0 -0.1	长度 L	厚度 T	宽度 W0	动额定 C	静额定 C0
	mm	mm	mm	mm	kN	kN
LR 4095	40	95	30	68	150	326
LR 50130	50	130	42	82	285	577

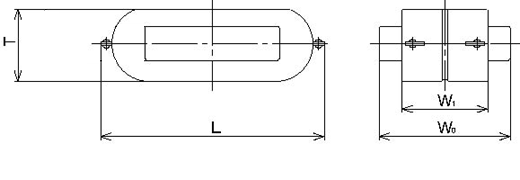

树脂保持器 LR-Z型图纸与型号

公称型号	主要尺寸				基本额定负荷		详细规格	CAD	尺寸图
	W1 0 -0.1	长度 L	厚度 T	宽度 W0	动额定 C	静额定 C0
	mm	mm	mm	mm	kN	kN
LR 1547Z	15	47	16	30	21.6	39.9
LR 2055Z	20	55	17.3	36	38.9	84.9
LR 2565Z	25	65	20.6	45	55	113
LR 3275Z	32	75	21.6	55	88	208

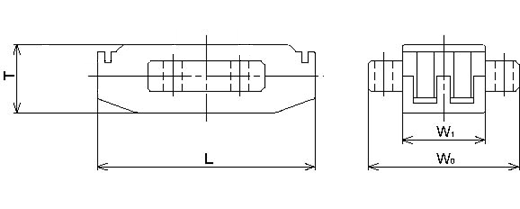

金属保持器 LRA型图纸与型号

公称型号	主要尺寸				基本额定负荷		详细规格	CAD	尺寸图
	W1 0 -0.1	长度 L	厚度 T	宽度 W0	动额定 C	静额定 C0
	mm	mm	mm	mm	kN	kN
LRA 4095	40	95	30	55	150	326
LRA 50130	50	130	42	76.2	285	577

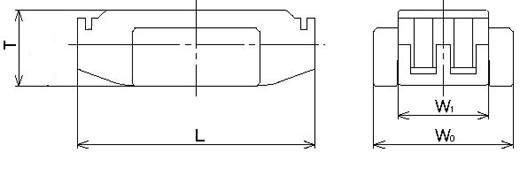

树脂保持器 LRA-Z型图纸与型号

公称型号	主要尺寸				基本额定负荷		详细规格	CAD	尺寸图
	W1 0 -0.1	长度 L	厚度 T	宽度 W0	动额定 C	静额定 C0
	mm	mm	mm	mm	kN	kN
LRA 1547Z	15	47	16	22.2	21.6	39.9
LRA 2055Z	20	55	17.3	30	38.9	84.9
LRA 2565Z	25	65	20.6	38.1	55	113
LRA 3275Z	32	75	21.6	45	88	208

金属保持器 LRB型图纸与型号

公称型号	主要尺寸				基本额定负荷		详细规格	CAD	尺寸图
	W1 0 -0.1	长度 L	厚度 T	宽度 W0	动额定 C	静额定 C0
	mm	mm	mm	mm	kN	kN
LRB 4095	40	95	31	55	150	326
LRB 50130	50	130	43	76.2	285	577

树脂保持器 LRB-Z型图纸与型号

公称型号	主要尺寸				基本额定负荷		详细规格	CAD	尺寸图
	W1 0 -0.1	长度 L	厚度 T	宽度 W0	动额定 C	静额定 C0
	mm	mm	mm	mm	kN	kN
LRB 1547Z	15	47	17	22.2	21.6	39.9
LRB 2055Z	20	55	18	30	38.9	84.9
LRB 2565Z	25	65	21	38.1	55	113
LRB 3275Z	32	75	22	45	88	208

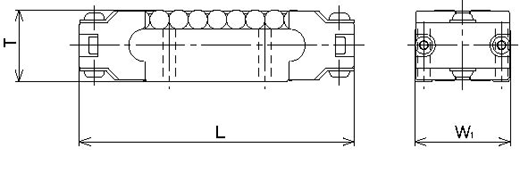

金属保持器 LRU型图纸与型号

公称型号	主要尺寸				基本额定负荷		详细规格	CAD	尺寸图
	宽度		长度 L	厚度 T	动额定 C	静额定 C0
	Ｗ1	公差
	mm	mm	mm	mm	kN	kN
LRU 22.2	22.23	0 –0.050	51	14.283	22.1	42.5
LRU 25.4	25.4	0 –0.050	73	19.05	41.9	78.9
LRU 38.1	38.1	0 –0.050	101.6	28.573	107	198
LRU 50.8	50.8	0 –0.075	139.7	38.098	171	296
LRU 76.2	76.2	0 –0.075	206.4	57.15	478	807

应用领域

THK LM滚柱滚动块凭借其可靠的性能和广泛的应用领域在多个行业中发挥着重要作用。以下是其主要应用领域的一些典型代表：

• 数控机床：在数控机床领域，LM滚柱滚动块作为关键传动元件之一，确保了机床的高精度加工能力。其高精度定位、高重复性和高刚性特点满足了数控机床对传动系统的严苛要求。

• 自动化设备：在自动化设备中如物料搬运系统、装配生产线等场景中，LM滚柱滚动块提供了稳定可靠的传动支持。其紧凑结构和长寿命特点有助于提升自动化设备的整体性能和可靠性。

• 精密测量设备：在精密测量设备中如三坐标测量机中，LM滚柱滚动块的高精度传动特性确保了测量结果的准确性和可靠性。

• 其他领域：除此以外，LM滚柱滚动块还广泛应用于半导体制造、航空航天、医疗设备等多个领域。在这些领域中其可靠的性能和可靠的品质为各种高精度传动系统提供了有力支持。

售后服务

THK深知售后服务对于客户的重要性，结果建立了完善的售后服务体系以确保客户在使用过程中能够得到及时、专业的技术支持和应用方案。

THK的售后服务团队由经验丰富的技术人员组成，他们不仅具备扎实的专业知识还具备丰富的实践经验。无论是产品选型、安装调试还是故障排查等方面的问题技术团队都能提供及时、准确的解答和建议。除此以外THK还为客户提供详尽的产品使用说明书和维护手册帮助客户更好地了解和使用产品并延长其使用寿命。

为了提升售后服务效率和质量THK还建立了快速响应机制。当客户遇到问题时可以根据电话、邮件、在线聊天等多种方式与公司取得联系并得到迅速处理。与此同时THK还注重收集客户反馈和服务评价以不断改进和优化服务流程提升客户满意度和忠诚度。

常见问题

Q1：THK LM滚柱滚动块相比其他直线导向装置有哪些优势？

A：THK LM滚柱滚动块相比其他直线导向装置具有高精度定位、高重复性和高刚性等优势。其只特的槌型滚子设计实现了滚动摩擦传动降低了摩擦力和磨损程度提高了传动效率和精度。与此同时其紧凑的结构和长寿命特点也为客户提供了更多的便利和经济效益。

Q2：如何选择合适的THK LM滚柱滚动块型号？

A：选择合适的THK LM滚柱滚动块型号时需要考虑传动精度、负载能力、使用寿命以及安装空间等因素。用户应根据实际工况确定所需的传动精度和负载要求并综合考虑产品的性价比以选择合适的型号和规格。与此同时还需要关注产品的安装和维护便捷性以确保传动系统的长期稳定运行。

Q3：如何保养THK LM滚柱滚动块以延长其使用寿命？

A：为了延长THK LM滚柱滚动块的使用寿命用户需要定期进行保养工作。具体包括保持传动系统的清洁避免杂质进入导轨面；定期检查滚子和导轨面的磨损情况及时更换损坏部件；按照产品说明书要求定期润滑以减少摩擦和磨损等。除此以外还需要注意避免过载使用和不当操作以减少对产品的损害。根据合理的保养措施可以显著提高LM滚柱滚动块的使用寿命和性能表现。
