THK梯型花键

产品概述

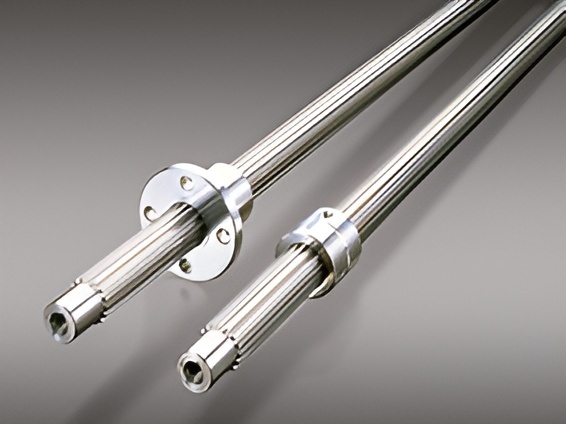

在精密传动领域，THK作为一家全球可靠的传动元件制造商，其产品以其可靠的性能和广泛的应用领域而著称。其中，THK梯型花键作为公司的重要产品线之一，凭借其只特的设计、稳定的性能以及广泛的适用性，在机械传动领域占据了一席之地。THK梯型花键根据精密加工和只特设计，实现了高精度、高刚性和长寿命的传动效果，为各种工业应用提供了可靠的传动应用方案。

特点

THK梯型花键的特点主要体现在以下几个方面：

1. 高精度加工：梯型花键的轴和花键齿条均经过精密加工，确保了齿形和配合精度的更致追求。这种高精度加工不仅提高了传动的准确性，还延长了产品的使用寿命。

2. 大接触面积：梯型花键的设计使得轴与花键齿条的接触面积较大，从而在传递扭矩时能够分散应力，提高传动的稳定性和可靠性。

3. 自动定心性能：在施加扭矩时，梯型花键具有自动定心的同心性，这有助于减少传动过程中的振动和噪音，进一步提升传动的平稳性。

4. 高传动效率：由于采用了滚动摩擦机制，梯型花键在传动过程中摩擦系数较低，能量损失小，传动效率高。这种设计不仅提高了传动性能，还有助于节能降耗。

5. 多样化设计：THK梯型花键提供多种规格和型号的产品，以满足不同工业应用的需求。与此同时，其设计还考虑到了安装的便捷性和维护的简易性，降低了用户的使用成本。

工作原理

THK梯型花键的工作原理基于滚珠在梯型花键轴与花键齿条之间的滚动运动。当梯型花键轴与花键齿条啮合时，滚珠在梯型槽道中滚动并传递力和运动。这种滚动摩擦机制显著降低了传动过程中的摩擦力和磨损程度，提高了传动效率和精度。

具体来说，当梯型花键轴受到外部驱动力矩作用时，滚珠开始在梯型槽道中滚动并推动花键齿条沿轴向移动。由于滚珠与梯型槽道之间的接触面积较大且分布均匀，结果能够有效分散应力并减少振动和噪音。与此同时，梯型花键的自动定心性能也确保了传动过程中的稳定性和可靠性。

常见型号大全

THK梯型花键提供了多种规格和型号的产品以满足不同工业应用的需求。尽管无法一一列举所有型号但我们可以从以下几个方面来概述其常见型号大全的特点：

• DP/DPM系列：该系列梯型花键以其高精度、高刚性和长寿命而著称。适用于对传动精度和稳定性要求较高的应用场景如数控机床、精密仪器等。

• 不同尺寸规格：THK梯型花键提供了多种不同直径和长度的产品以满足不同尺寸要求的应用场景。用户可以根据实际需求选择合适的规格以确保传动系统的更佳性能。

• 特殊设计：针对某些特殊应用场景如高温、高压或腐蚀性环境等THK还提供了经过特殊处理的梯型花键产品以确保其在恶劣环境下的稳定运行。

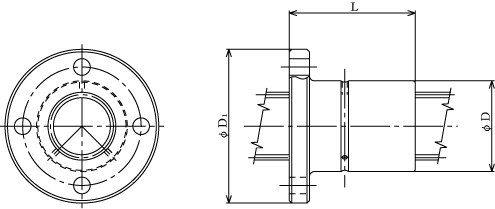

DP梯形花键型号与图纸大全

梯型花键 公称型号	外形尺寸			梯型花键尺寸	花键轴 公称型号	花键部的详细参数	动态容许 扭矩 T	详细规格	CAD	尺寸图
	外径		长度 L	法兰直径 D1		大径 Dk
	D	公差 h9
	mm	mm	mm	mm		mm	N•m
DP 12	22	0 –0.052	22	—	SS 12	12.8	19.6			a
DP 15	22	0 –0.052	22	—	SS 15	16.1	33.3
DP 17	28	0 –0.052	26	—	SS 17	18.2	48
DP 20	32	0 –0.062	31	—	SS 20	21.5	77.5
DP 25	36	0 –0.062	40	—	SS 25	26.9	169
DP 30	44	0 –0.062	45	—	SS 30	31.8	238
DP 35	52	0 –0.074	49	—	SS 35	37.1	362
DP 40	58	0 –0.074	57	—	SS 40	42.4	547
DP 45	64	0 –0.074	62	—	SS 45	47.7	767
DP 50	68	0 –0.074	67	—	SS 50	53	1020

DPM梯形花键型号与图纸大全

梯型花键 公称型号	外形尺寸			梯型花键尺寸	花键轴 公称型号	花键部的详细参数	动态容许 扭矩 T	详细规格	CAD	尺寸图
	外径		长度 L	法兰直径 D1		大径 Dk
	D	公差 h9
	mm	mm	mm	mm		mm	N•m
DPM 1220	22	0 –0.052	20	44	SS 12	12.8	17.6
DPM 1230	22	0 –0.052	30	44	SS 12	12.8	26.5
DPM 1520	22	0 –0.052	20	44	SS 15	16.1	30.4
DPM 1530	22	0 –0.052	30	44	SS 15	16.1	46.1
DPM 1723	28	0 –0.052	23	51	SS 17	18.2	43.1
DPM 1735	28	0 –0.052	35	51	SS 17	18.2	65.7
DPM 2028	32	0 –0.062	28	56	SS 20	21.5	70.6
DPM 2040	32	0 –0.062	40	56	SS 20	21.5	100
DPM 2536	36	0 –0.062	36	61	SS 25	26.9	152
DPM 2550	36	0 –0.062	50	61	SS 25	26.9	211
DPM 3040	44	0 –0.062	40	76	SS 30	31.8	212
DPM 3056	44	0 –0.062	56	76	SS 30	31.8	297
DPM 3544	52	0 –0.074	44	84	SS 35	37.1	325
DPM 3560	52	0 –0.074	60	84	SS 35	37.1	443
DPM 4050	58	0 –0.074	50	98	SS 40	42.4	480
DPM 4068	58	0 –0.074	68	98	SS 40	42.4	673
DPM 4555	64	0 –0.074	55	104	SS 45	47.7	680
DPM 4575	64	0 –0.074	75	104	SS 45	47.7	927
DPM 5060	68	0 –0.074	60	109	SS 50	53	910
DPM 5080	68	0 –0.074	80	109	SS 50	53	1220

应用领域

THK梯型花键凭借其可靠的性能和广泛的应用领域在多个行业中发挥着重要作用。以下是其主要应用领域的一些典型代表：

• 数控机床：在数控机床领域梯型花键作为进给系统的关键部件之一确保了机床的高精度加工能力。其高精度加工和稳定传动性能有助于提高机床的加工精度和生产效率。

• 自动化设备：在自动化设备中梯型花键被广泛应用于各种直线传动机构中。无论是物料搬运、装配生产线还是机器人手臂等场景梯型花键都能提供稳定可靠的传动支持。

• 精密仪器：在精密仪器领域如光谱仪、测量机等梯型花键的精准传动控制确保了测量结果的准确性和可靠性。其低噪音、长寿命的特点也提升了精密仪器的整体性能和用户体验。

• 其他领域：除了上述领域外THK梯型花键还广泛应用于航空航天、军工、半导体制造等多个领域。在这些领域中其可靠的性能和可靠的品质为各种高精度传动系统提供了有力支持。

售后服务

THK深知售后服务对于客户的重要性结果建立了完善的售后服务体系以确保客户在使用过程中能够得到及时、专业的技术支持和应用方案。

在售后服务方面THK提供了完备的服务✌。公司拥有一支专业的技术团队负责为客户提供技术支持和咨询服务。无论是产品选型、安装调试还是故障排查等方面的问题技术团队都能提供及时、准确的解答和建议。除此以外公司还为客户提供了详尽的产品使用说明书和维护手册以帮助客户更好地了解和使用产品并延长其使用寿命。

为了提升售后服务效率和质量THK还建立了快速响应机制。当客户遇到问题时可以根据电话、邮件、在线聊天等多种方式与公司取得联系并得到迅速处理。与此同时公司还注重收集客户反馈和服务评价以不断改进和优化服务流程提升客户满意度和忠诚度。

常见问题

Q1：THK梯型花键相比其他类型的花键有哪些优势？

A：THK梯型花键相比其他类型的花键具有多方面的优势。起初其高精度加工确保了传动的准确性和可靠性；然后大接触面积和自动定心性能提高了传动的稳定性和平稳性；再者滚动摩擦机制降低了摩擦系数和能量损失提高了传动效率；更后多样化设计满足了不同工业应用的需求并降低了用户的使用成本。

Q2：在选择THK梯型花键时需要考虑哪些因素？

A：在选择THK梯型花键时需要考虑多个因素以确保选型的准确性和合理性。起初需要根据实际工况确定所需的传动精度、负载能力和使用寿命等要求；然后需要考虑安装空间和使用环境等因素以选择合适的规格和型号；更后还需要考虑产品的兼容性和可维护性以确保传动系统的长期稳定运行。

Q3：如何延长THK梯型花键的使用寿命？

A：要延长THK梯型花键的使用寿命可以从以下几个方面入手：起初在使用过程中应严格按照产品使用说明书进行操作和维护避免过载使用和不当操作导致损坏；然后应定期对梯型花键进行润滑和检查以确保其良好的润滑状态和减少磨损；更后如果遇到任何问题或故障应及时联系THK售后服务团队以获得专业的技术支持和应用方案。
