THK板式滚柱链

产品概述

在高端制造业领域，传动与导向系统的性能直接关乎到整体设备的精度、效率与可靠性。THK，作为全球传动元件领域的领航者，以其创新技术和可靠品质赢得了市场的广泛赞誉。其中，THK板式滚柱链作为一种紧凑而好效率的直线导向装置，凭借其只特的设计理念和出色的性能表现，成为了对定位精度、重复性和刚性要求更高的机床设备的理想选择。

THK板式滚柱链采用精密加工的槌型滚子作为运动部件，这些滚子能够在特制的导轨上实现无限圆周运动，从而确保了传动的连续性和平稳性。该产品设计紧凑，结构坚固，能够承载高负荷，是提升机床性能、保证加工精度的关键元件之一。

特点

• 高承载能力：THK板式滚柱链采用高强度材料制造，结合精密的加工工艺，使得产品能够承受更大的负荷，满足各种重载工况下的使用需求。

• 高精度定位：只特的槌型滚子设计，配合精密加工的导轨，确保了传动过程中的高定位精度。这对于需要龑控制的机床设备而言非常重要。

• 高重复性：板式滚柱链的传动机制稳定可靠，能够确保在多次重复传动过程中保持一致的精度和性能，满足高精度加工的需求。

• 高刚性：产品设计充分考虑了刚性的需求，根据优化结构设计和材料选择，实现了传动系统的整体高刚性，有效抵抗外部干扰和振动。

• 紧凑结构：THK板式滚柱链采用紧凑的结构设计，不仅节省了安装空间，还提高了系统的集成度和美观性，使得整体设备更加紧凑、好效率。

• 长寿命：符合标准的材料和精密的加工保证了产品的耐磨性和耐腐蚀性，延长了产品的使用寿命，降低了维护成本。

工作原理

THK板式滚柱链的工作原理基于槌型滚子在导轨上的无限圆周运动。当外部驱动力作用于滚子时，滚子开始沿导轨滚动并带动整个传动系统运动。这种滚动摩擦机制显著降低了传动过程中的摩擦力和磨损程度，提高了传动效率和使用寿命。

具体来说，槌型滚子根据其特殊的几何形状和精密加工的导轨表面相互作用，实现了平稳、连续的传动。滚子的无限圆周运动特性确保了传动过程的连续性和稳定性，避免了传统滑动摩擦传动中的爬行现象和定位误差。与此同时，滚子与导轨之间的接触面积较大且分布均匀，有助于分散应力并减少磨损。

常见型号大全

THK板式滚柱链提供了多种规格和型号的产品以满足不同工业应用的需求。尽管无法一一列举所有型号，但我们可以根据常见应用场景和传动需求来概述其常见型号大全的特点：

• 标准型：适用于一般机床和自动化设备中的直线传动需求。具有经济实用、性能稳定的特点。

• 重载型：针对重载工况设计，采用更高强度的材料和优化的结构设计，确保在高负荷条件下仍能保持稳定的传动性能。

• 高精度型：特别注重定位精度和重复性的提升，适用于对加工精度有更高要求的精密机床。

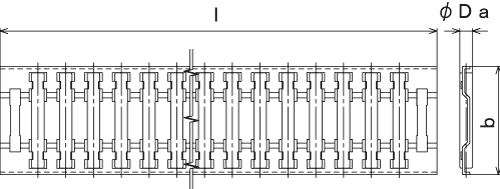

FT板式滚柱链图纸与型号

公称型号	主要尺寸		滚柱尺寸	基本额定负荷		详细规格	CAD	尺寸图
	宽度 b	长度 l	直径 Da	动额定 C	静额定 C0
	mm	mm	mm	kN	kN
FT 2010-32	10	32	2	5.2	10.4
FT 2515-45	15	45	2.5	10.9	25.2
FT 3020-60	20	60	3	17.4	42.8
FT 3525-75	25	75	3.5	27.4	72.7
FT 4030-150	30	150	4	55.7	176
FT 4035-150	35	150	4	64.2	212
FT 5038-250	38	250	5	109	387
FT 5043-250	43	250	5	122	449
FT 10054-400	54	400	10	279	1000
FT 10080-500	80	500	10	459	1900

FT-V板式滚柱链图纸与型号

公称型号	主要尺寸		滚柱尺寸	基本额定负荷		详细规格	CAD	尺寸图
	宽度 b	长度 l	直径 Da	动额定 C	静额定 C0
	mm	mm	mm	kN	kN
FT 4026V-150	26	150	2.828	45.1	155
FT 5030V-250	30	250	3.535	78	290
FT 10060V-500	60	500	7.071	301	1270

V槽型 FTW型型号

FTW板式滚柱链图纸与型号

公称型号	主要尺寸		滚柱尺寸	基本额定负荷		详细规格	CAD	尺寸图
	宽度 b	长度 l	直径 Da	动额定 C	静额定 C0
	mm	mm	mm	kN	kN
FTW 5045-250	45	250	5	142	548
FTW 5050-250	50	250	5	160	634
FTW 6022.4-320	22.4	320	6	53	141

FTW-V板式滚柱链图纸与型号

公称型号	主要尺寸		滚柱尺寸	基本额定负荷		详细规格	CAD	尺寸图
	宽度 b	长度 l	直径 Da	动额定 C	静额定 C0
	mm	mm	mm	kN	kN
FTW 4030V-150	30	150	2.828	59	220
FTW 5035V-250	35	250	3.535	102	411
FTW 10036V-380	36	380	7.071	149	507
FTW 10043.5V-380	43.5	380	7.071	182	660
FTW 10070V-500	70	500	7.071	394	1804

应用领域

THK板式滚柱链凭借其可靠的性能和广泛的应用领域在多个行业中发挥着重要作用。以下是其主要应用领域的一些典型代表：

• 数控机床：在数控机床领域，板式滚柱链作为关键传动元件之一，确保了机床的高精度加工能力。其高精度定位、高重复性和高刚性特点满足了数控机床对传动系统的严苛要求。

• 自动化设备：在自动化设备中如物料搬运系统、装配生产线等场景中，THK板式滚柱链提供了稳定可靠的传动支持。其紧凑结构和长寿命特点有助于提升自动化设备的整体性能和可靠性。

• 精密测量设备：在精密测量设备如三坐标测量机中，THK板式滚柱链的高精度传动特性确保了测量结果的准确性和可靠性。

• 其他领域：除此以外，THK板式滚柱链还广泛应用于半导体制造、航空航天、医疗设备等多个领域。在这些领域中其可靠的性能和可靠的品质为各种高精度传动系统提供了有力支持。

售后服务

THK深知售后服务对于客户的重要性结果建立了完善的售后服务体系以确保客户在使用过程中能够得到及时、专业的技术支持和应用方案。

在售后服务方面THK提供了完备的服务✌。公司拥有一支专业的技术团队负责为客户提供技术支持和咨询服务。无论是产品选型、安装调试还是故障排查等方面的问题技术团队都能提供及时、准确的解答和建议。除此以外公司还为客户提供了详尽的产品使用说明书和维护手册以帮助客户更好地了解和使用产品并延长其使用寿命。

为了提升售后服务效率和质量THK还建立了快速响应机制。当客户遇到问题时可以根据电话、邮件、在线聊天等多种方式与公司取得联系并得到迅速处理。与此同时公司还注重收集客户反馈和服务评价以不断改进和优化服务流程提升客户满意度和忠诚度。

常见问题

Q1：THK板式滚柱链相比传统滑动导轨有哪些优势？

A：THK板式滚柱链相比传统滑动导轨具有显著降低的摩擦力和磨损程度、更高的传动效率和使用寿命等优势。其滚动摩擦机制确保了传动过程的平稳性和连续性，避免了爬行现象和定位误差的发生。

Q2：如何选择适合自己需求的THK板式滚柱链型号？

A：选择适合自己需求的THK板式滚柱链型号时需要考虑传动精度、负载能力、使用寿命以及安装空间等因素。用户应根据实际工况确定所需的传动精度和负载要求并综合考虑产品的性价比以选择合适的型号和规格。除此以外还需要关注产品的安装和维护便捷性以确保传动系统的长期稳定运行。

Q3：如何维护THK板式滚柱链以延长其使用寿命？

A：为了延长THK板式滚柱链的使用寿命用户需要定期进行维护和保养工作。具体包括定期清洁导轨和滚子表面以去除杂质和污垢、检查滚子和导轨的磨损情况并及时更换损坏部件、保持传动系统的润滑以减少摩擦和磨损等。除此以外还需要注意避免过载使用和不当操作以减少对产品的损害。根据合理的维护和保养工作可以显著提高THK板式滚柱链的使用寿命和性能表现。
