梯型丝杠 DC / DCM 型

产品概述

在精密传动领域，THK作为全球知名的传动元件制造商，其梯型丝杠系列产品以其可靠的性能和广泛的应用领域赢得了市场的广泛认可。其中，THK梯型丝杠DC/DCM型作为该系列中的佼佼者，凭借其高精度、高刚性和优异的耐磨性能，成为众多高精度传动系统的龑元件。

THK梯型丝杠DC/DCM型是一款符合30度梯形螺纹标准的滑动进给丝杠，采用特种轴承合金经压铸成型制成，确保了产品的稳定性和耐用性。该系列产品将压铸成形的螺母与高精度滚轧丝杆轴相结合，实现了传动效率与成本的双重优化。相比传统的机械加工品，THK梯型丝杠DC/DCM型能够显著降龑造成本，与此同时保持可靠的性能表现。梯型丝杠是一款符合 30 度梯形螺纹标准的滑动进给丝杆。它由特种轴承合金经压铸成型制成，具有更好的耐磨性，是一款价格适中的高精度产品。

特点

• 高精度：THK梯型丝杠DC/DCM型采用精密加工工艺，确保了产品的更高精度。其螺母和丝杆轴均经过严格的质量控制，以满足用户对传动精度的严苛要求。

• 高刚性：该系列产品的结构设计充分考虑了刚性的需求，根据优化螺母和丝杆轴的材料与形状，实现了高刚性的传动效果。这种设计使得THK梯型丝杠DC/DCM型在承受重载时仍能保持稳定的传动性能。

• 优异耐磨性：采用特种轴承合金压铸成型的螺母和经过高精度滚轧加工的丝杆轴，共同赋予了THK梯型丝杠DC/DCM型优异的耐磨性能。即使在长时间、高负荷的运行条件下，也能保持较低的磨损率，延长了产品的使用寿命。

• 成本效益：相比传统的机械加工品，THK梯型丝杠DC/DCM型在制造成本上实现了显著降低。这得益于其压铸成形的螺母和滚轧加工的丝杆轴技术，使得产品在保持高精度和高刚性的与此同时，具有更高的性价比。

工作原理

THK梯型丝杠DC/DCM型的工作原理基于梯形螺纹的传动机制。当丝杆轴受到外部驱动力矩作用时，螺母开始沿着丝杆轴的梯形螺纹滚动并移动。这种滚动摩擦机制显著降低了传动过程中的摩擦力和磨损程度，提高了传动效率和使用寿命。

具体来说，当驱动力矩作用于丝杆轴时，螺母内部的滚珠在梯形螺纹的引导下开始滚动。滚珠与螺纹之间的接触面积较大且分布均匀，从而分散了应力并减少了磨损。与此同时，滚珠的滚动运动还使得传动过程更加平稳和可靠。

常见型号大全

THK梯型丝杠DC/DCM型提供了多种规格和型号的产品以满足不同工业应用的需求。尽管无法一一列举所有型号，但我们可以根据常见的应用场景和传动需求来概述其常见型号大全的特点：

• DCM型：该型号大多数情况下具有更高的精度和刚性要求，适用于对传动性能有较高需求的应用场景如数控机床、精密仪器等。其螺母和丝杆轴均经过特殊处理以提高耐磨性和稳定性。

• DC型：相比DCM型，DC型梯型丝杠在成本和性价比方面更具优势。虽然其精度和刚性略逊于DCM型，但仍能满足大多数工业应用的需求。该型号适用于对传动性能有一定要求但对成本较为敏感的应用场景。

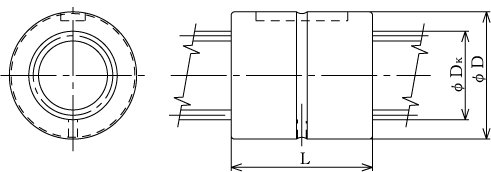

DC型梯型丝杠图纸与型号

公称型号	外形尺寸		梯型丝杠的尺寸	丝杠轴的详细情况		動的許容 推力 F	详细规格	CAD	尺寸图
	外径 D	长度 L	法兰直径 D1	外径 Dk	导程 R
	mm	mm	mm	mm	mm	N
DC 12	22	22	—	12	2	2840
DC 14	22	22	—	14	3	3630
DC 16	28	26	—	16	3	4900
DC 18	32	31	—	18	4	6860
DC 20	32	31	—	20	4	7650
DC 22	36	40	—	22	5	9900
DC 25	36	40	—	25	5	11400
DC 28	44	45	—	28	5	14400
DC 32	44	45	—	32	6	17100
DC 36	52	49	—	36	6	21200
DC 40	58	57	—	40	6	27500
DC 45	64	62	—	45	8	34900
DC 50	68	67	—	50	8	42100

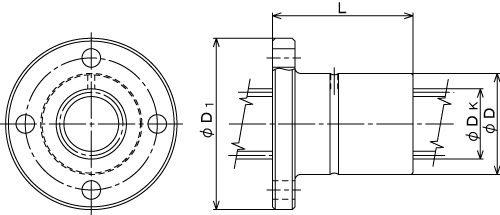

DCM型梯型丝杠图纸与型号

公称型号	外形尺寸		梯型丝杠的尺寸	丝杠轴的详细情况		動的許容 推力 F	详细规格	CAD	尺寸图
	外径 D	长度 L	法兰直径 D1	外径 Dk	导程 R
	mm	mm	mm	mm	mm	N
DCM 12	22	30	44	12	2	3920
DCM 14	22	30	44	14	3	4900
DCM 16	28	35	51	16	3	6670
DCM 18	32	40	56	18	4	8730
DCM 20	32	40	56	20	4	9800
DCM 22	36	50	61	22	5	12400
DCM 25	36	50	61	25	5	14200
DCM 28	44	56	76	28	5	17900
DCM 32	44	56	76	32	6	21100
DCM 36	52	60	84	36	6	25800
DCM 40	58	70	98	40	6	33800
DCM 45	64	75	104	45	8	42100
DCM 50	68	80	109	50	8	50100

应用领域

THK梯型丝杠DC/DCM型凭借其可靠的性能和广泛的应用领域在多个行业中发挥着重要作用。以下是其主要应用领域的一些典型代表：

• 数控机床：在数控机床领域，梯型丝杠作为进给系统的关键部件之一，确保了机床的高精度加工能力。THK梯型丝杠DC/DCM型以其高精度、高刚性和优异的耐磨性能成为众多数控机床制造商的龑。

• 精密仪器：在精密仪器领域如光谱仪、测量机等设备中，THK梯型丝杠DC/DCM型的精准传动控制确保了测量结果的准确性和可靠性。其低噪音、长寿命的特点也提升了精密仪器的整体性能和用户体验。

• 自动化设备：在自动化设备中如物料搬运系统、装配生产线等场景中，THK梯型丝杠DC/DCM型提供了稳定可靠的传动支持。其高刚性和优异的耐磨性能确保了自动化设备在长时间运行中的稳定性和可靠性。

• 其他领域：除了上述领域外，THK梯型丝杠DC/DCM型还广泛应用于半导体制造、航空航天、医疗设备等多个领域。在这些领域中其可靠的性能和可靠的品质为各种高精度传动系统提供了有力支持。

售后服务

THK深知售后服务对于客户的重要性结果建立了完善的售后服务体系以确保客户在使用过程中能够得到及时、专业的技术支持和应用方案。

在售后服务方面THK提供了完备的服务✌。公司拥有一支专业的技术团队负责为客户提供技术支持和咨询服务。无论是产品选型、安装调试还是故障排查等方面的问题技术团队都能提供及时、准确的解答和建议。除此以外公司还为客户提供了详尽的产品使用说明书和维护手册以帮助客户更好地了解和使用产品并延长其使用寿命。

为了提升售后服务效率和质量THK还建立了快速响应机制。当客户遇到问题时可以根据电话、邮件、在线聊天等多种方式与公司取得联系并得到迅速处理。与此同时公司还注重收集客户反馈和服务评价以不断改进和优化服务流程提升客户满意度和忠诚度。

常见问题

Q1：THK梯型丝杠DC/DCM型相比其他类型的丝杠有哪些优势？

A：THK梯型丝杠DC/DCM型相比其他类型的丝杠具有高精度、高刚性和优异耐磨性等多重优势。其采用特种轴承合金压铸成型的螺母和高精度滚轧加工的丝杆轴技术使得产品在传动性能上表现可靠。与此同时其成本效益也较高能够满足不同工业应用的需求。

Q2：在选择THK梯型丝杠DC/DCM型时需要考虑哪些因素？

A：在选择THK梯型丝杠DC/DCM型时需要考虑传动精度、负载能力、使用寿命以及成本效益等因素。用户需要根据实际工况确定所需的传动精度和负载要求并综合考虑产品的性价比以选择合适的型号和规格。除此以外还需要关注产品的安装和维护便捷性以确保传动系统的长期稳定运行。

Q3：如何维护THK梯型丝杠DC/DCM型以延长其使用寿命？

A：为了延长THK梯型丝杠DC/DCM型的使用寿命用户需要定期进行维护和保养工作。具体包括定期润滑以减少摩擦和磨损、检查螺母和丝杆轴的磨损情况并及时更换损坏部件、保持传动系统的清洁以避免杂质进入等。除此以外还需要注意避免过载使用和不当操作以减少对产品的损害。根据合理的维护和保养工作可以显著提高THK梯型丝杠DC/DCM型的使用寿命和性能表现。
