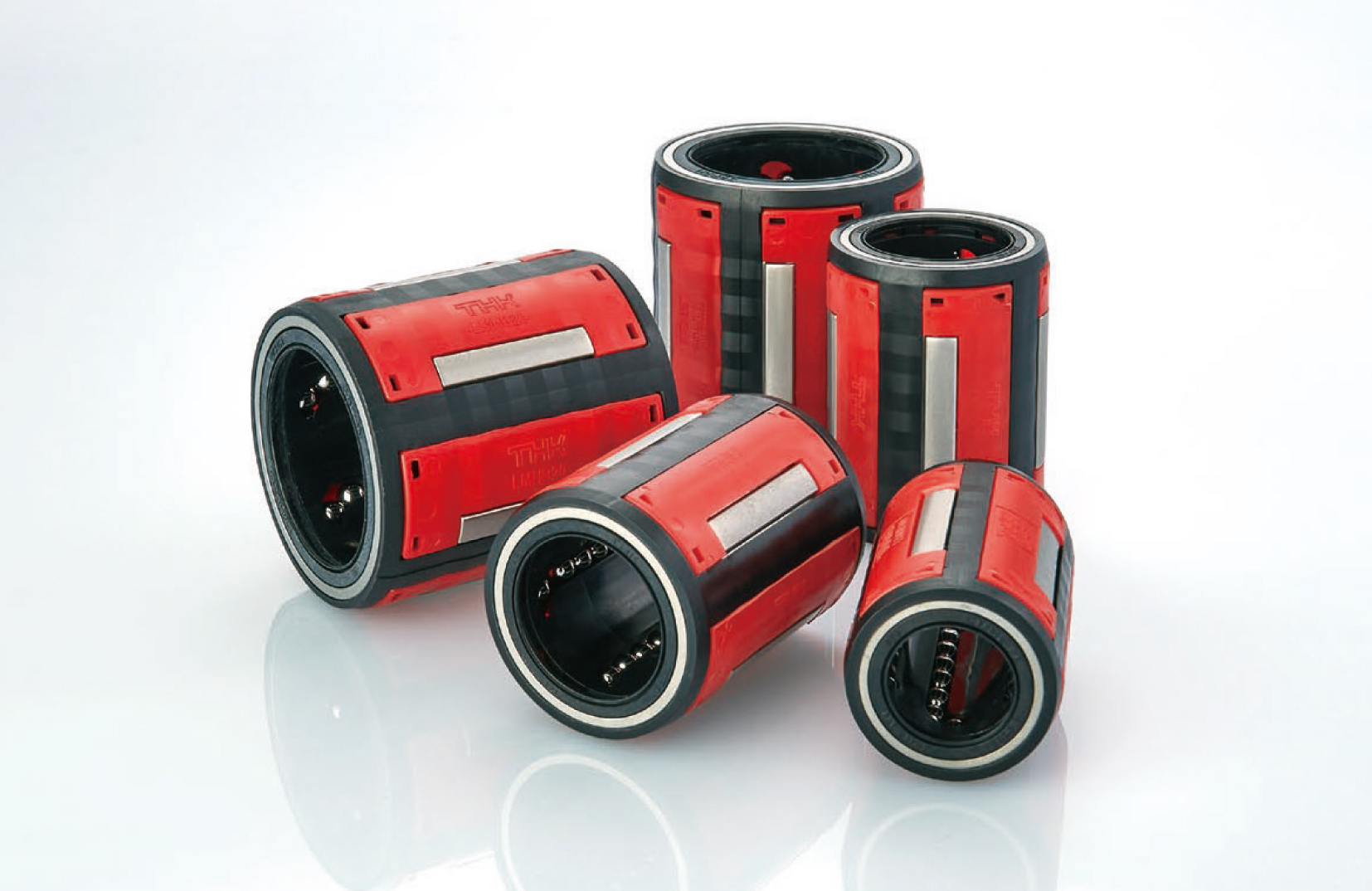

THK直线滚珠导套

鑫嘉晟泰3个月前 (08-21)产品中心122

产品概述

在追求好效率、精密与可靠性的工业领域,直线运动部件的性能直接影响着整个机械系统的稳定性和龑度。THK,作为传动元件领域的佼佼者,凭借其深厚的技术积累和不断创新的精神,推出了直线滚珠导套这一可靠的直线导轨产品。直线滚珠导套专为与带圆柱轴的LM轴配套设计,旨在实现摩擦阻力更小的直线运动,为用户提供高度精准且灵活的运动控制方案。

直线滚珠导套作为直线导轨的一种,其核心优势在于其只特的滚珠滚动机制。根据内部的滚珠在导套与LM轴之间滚动,有效降低了运动过程中的摩擦阻力,提高了传动效率,并确保了直线运动的平稳性和龑度。这种设计不仅减少了能量损耗,还延长了产品的使用寿命,为用户带来了更为经济、好效率的使用体验。




特点

  1. 更小的摩擦阻力:直线滚珠导套采用滚珠滚动机制,相比滑动摩擦,滚动摩擦的阻力大大减小。这不仅提高了传动效率,还减少了能量损耗,使得直线运动更加顺畅、好效率。

  2. 高精度导向:得益于精密的加工工艺和严格的质量控制,直线滚珠导套确保了导向过程中的高精度。滚珠与导轨之间的紧密配合有效减少了偏差和振动,为设备的精准控制提供了有力支持。

  3. 灵活性高:直线滚珠导套设计紧凑且结构合理,能够适应多种复杂的运动需求。无论是高速往复运动还是精密定位控制,该产品都能轻松应对,为用户提供灵活多变的运动应用方案。

  4. 耐用性强:采用高品质的材料和龑的制造工艺,直线滚珠导套具有出色的耐磨性和耐腐蚀性。在长期使用过程中能够保持良好的导向性能和稳定性,延长了产品的使用寿命。

  5. 安装便捷:产品采用模块化设计,简化了安装流程。用户无需复杂的工具和专业知识即可完成安装工作,提高了工作效率。与此同时,标准化的接口设计使得产品易于与其他传动元件进行集成和匹配。

  6. 广泛适用性:直线滚珠导套适用于各种工业场景和机械设备中需要直线运动的场合。无论是自动化设备、精密加工设备还是测量与检测设备等领域都能发挥其只特的优势。

工作原理

直线滚珠导套的工作原理基于滚珠滚动机制。当外部驱动力作用于LM轴时,LM轴在直线滚珠导套内沿既定轨迹移动。此时,导套内部的滚珠在LM轴与导套之间滚动并传递运动。这种滚动摩擦方式相比滑动摩擦具有更低的摩擦系数和更少的能量损失,从而提高了传动效率和使用寿命。与此同时滚珠的均匀分布和精密配合确保了导向过程中的高精度和稳定性。

常见型号大全

为了满足不同工业场景和机械设备的需求,THK直线滚珠导套提供了多种规格和型号的产品。尽管无法一一列举所有型号,但我们可以根据一般应用场景来概述其常见型号大全的特点:

  1. 标准型:适用于一般工业设备中的直线导向需求。具有经济实用、性能稳定的特点,能够满足大多数基础应用。

  2. 高精度型:特别注重导向精度的提升,适用于对加工精度有较高要求的场合。根据采用更高精度的加工工艺和更严格的质量控制来实现。

  3. 重载型:针对重载工况设计,能够承受更大的外部负载并保持稳定的导向性能。适用于大型机床、重型自动化设备等场合。

  4. 特殊定制型:根据客户的具体需求进行定制设计,如改变行程长度、调整导向精度或优化负载能力等。以满足特定工业场景下的特殊需求。

LG-S导向滚珠导套图纸和型号


公称型号主要尺寸基本额定负荷详细规格CAD尺寸图
外径长度动额定
C
静额定
C0
D公差L公差
mmmmmmmmNN
LG4S80
-0.009
120
-0.011
335473
LG6S120
-0.011
190
-0.2
494681
LG8S150
-0.011
240
-0.2
7961065


LG-L导向滚珠导套图纸和型号


公称型号主要尺寸基本额定负荷详细规格CAD尺寸图
外径长度动额定
C
静额定
C0
D公差L公差
mmmmmmmmNN
LG4L80
-0.009
190
-0.12
466757
LG6L120
-0.011
270
-0.2
8601499
LG8L150
-0.011
300
-0.2
12031916


压入安装型 直线轴承 LMHB型

Linear Bushing



"LMHB型 "是根据压入的方式在支撑座上进行安装、可以减少安装工时,从而提高生产效率并实现安装自动化。

型号一览
LMHB

直线滚珠导套圆筒型(标准) LM型

LM

直线滚珠导套的轴承套为精度更高的圆柱形状,应用范围广泛。根据尺寸组别区分, 有两个不同系列的直线滚珠导套。LM型:在日本使用更广泛的公制单位系列

LM-AJ

此类型与标准型的尺寸相同, 但是轴承套在LM 光轴方向上有一条缝隙。由此,根据将直线滚珠导套安装在内径可调的支撑座里使用, 从而可以很容易地调整LM光轴和支撑座之间的间隙(予压)。

LM-OP

轴承套部分切开, 开口弧度相当于一列钢球(50°~80°)结果,为避免LM光轴的挠曲,可以在由支柱或支撑台来支撑LM 光轴的地方使用此类型。除此以外,还可以方便地调整间隙(予压)。


LM-GA

LM-GA-AJ

LM-GA-OP


LM-L

这种类型装有两个标准保持器, 更适合于有扭矩负荷的部位使用,并能减少安装所需工时。M-L型………标准型

LM-MG

直线滚珠导套的轴承套为精度更高的圆柱形状,应用范围广泛。根据尺寸组别区分, 有两个不同系列的直线滚珠导套。LM-MG型:LM型的不锈钢型系列

LM-MG-AJ

此类型与标准型的尺寸相同, 但是轴承套在LM 光轴方向上有一条缝隙。由此,根据将直线滚珠导套安装在内径可调的支撑座里使用, 从而可以很容易地调整LM光轴和支撑座之间的间隙(予压)。


LM-MGA-OP

轴承套部分切开, 开口弧度相当于一列钢球(50°~80°)。结果,为避免LM光轴的挠曲,可以在由支柱或支撑台来支撑LM 光轴的地方使用此类型。除此以外,还可以方便地调整间隙(予压)。



应用领域

THK直线滚珠导套凭借其高精度、低摩擦和耐用性强等优势在多个领域中得到了广泛应用:

  • 自动化设备:在自动化生产线中,直线滚珠导套为机器人手臂、传送带等执行元件提供了可靠的直线导向支持。其高精度和低摩擦特性确保了自动化设备的精准控制和好效率运行。

  • 精密加工设备:在数控机床、磨床等精密加工设备中,直线滚珠导套的高精度导向功能对于保证加工精度非常重要。其稳定的导向性能有助于提高加工质量和效率。

  • 测量与检测设备:在三坐标测量机、激光切割机等测量与检测设备中,直线滚珠导套提供了稳定的导向平台以确保测量结果的准确性。其紧凑结构和耐用性也满足了这些设备对于空间利用和维护便捷性的需求。

  • 其他工业设备:在包装机械、印刷机械、纺织机械等其他工业设备中,直线滚珠导套也发挥着重要作用。其灵活多变的运动应用方案满足了这些设备对于直线运动控制的需求。

售后服务

THK深知售后服务对于客户的重要性,结果建立了完善的售后服务体系以确保客户在使用过程中能够得到及时、专业的技术支持和应用方案。THK的售后服务团队由经验丰富的技术人员组成,他们不仅具备扎实的专业知识还具备丰富的实践经验。无论是产品选型、安装调试还是故障排查等方面的问题,THK的技术团队都能提供及时、准确的解答和建议。除此以外THK还为客户提供详尽的产品使用说明书和维护手册帮助客户更好地了解和使用产品并延长其使用寿命。为了提升售后服务效率和质量THK还建立了快速响应机制确保客户在遇到问题时能够得到迅速处理。

常见问题

Q1:THK直线滚珠导套相比其他直线导轨有哪些优势?

A:THK直线滚珠导套相比其他直线导轨的优势主要体现在更小的摩擦阻力、高精度导向以及耐用性强等方面。其滚珠滚动机制有效降低了运动过程中的摩擦阻力提高了传动效率;与此同时精密的加工工艺和严格的质量控制确保了导向过程中的高精度;高品质的材料和龑的制造工艺则赋予了产品出色的耐用性。

Q2:如何选择合适的THK直线滚珠导套型号以满足特定需求?

A:选择合适的THK直线滚珠导套型号时需要考虑实际工况的导向需求、负载能力以及安装空间等因素。用户应根据具体需求确定所需的导向精度、负载要求和行程范围等参数并综合考虑产品的性价比以选择合适的型号和规格。与此同时还需要关注产品的安装便捷性和维护成本以确保系统的长期稳定运行。

Q3:THK直线滚珠导套在使用过程中如何进行维护以延长其使用寿命?

A:为了延长THK直线滚珠导套的使用寿命用户在使用过程中应注意以下几点维护措施:起初保持导向面的清洁定期清理杂质和灰尘以防止其影响运动的平稳性和精度;然后定期检查滚珠的磨损情况一旦发现磨损严重应及时更换以避免影响导向性能;更后按照产品说明书的要求进行适时润滑以减少摩擦和磨损提高产品的耐用性。根据合理的维护措施可以显著提高THK直线滚珠导套的使用寿命和性能表现。
