THK交叉滚柱单元

产品概述

在追求高精度、高刚性和稳定性的工业环境中，直线导向装置的性能成为了影响整个系统运作效率与精度的关键因素。THK，作为传动元件行业的领航者，凭借其在精密传动技术领域的深厚积累，推出了交叉滚柱单元这一创新产品。该产品以高精度、高刚性的紧凑设计为核心，集成了交叉滚子导轨的可靠性能，为用户提供了前所未有的直线导向应用方案。

THK交叉滚柱单元，作为一种有限直线导向装置，根据内置交叉滚子导轨实现了更高的导向精度和刚性。其只特的结构设计不仅确保了传动过程中的稳定性，还大大简化了安装流程，使得用户能够轻松实现高精度的直线运动控制。除此以外，该产品还具备出色的耐用性和可靠性，能够在各种恶劣工况下保持稳定的性能表现。

特点

1. 高精度：THK交叉滚柱单元采用精密加工技术，确保了导轨与滚子的高度匹配性，从而实现了传动过程中的高精度定位。这种精度不仅满足了高精度加工的需求，还提高了整个系统的稳定性和可靠性。

2. 高刚性：内置交叉滚子导轨的设计使得该产品具有出色的刚性表现。在承受外部负载时，交叉滚柱单元能够保持结构的稳定性，减少变形和振动，确保传动过程的平稳进行。

3. 紧凑设计：THK交叉滚柱单元采用紧凑的结构设计，不仅节省了安装空间，还提高了系统的集成度。这种设计使得用户能够在有限的空间内实现高精度的直线运动控制，满足各种复杂工况下的应用需求。

4. 安装简便：根据螺栓固定的安装方式，THK交叉滚柱单元实现了快速、简便的安装过程。用户无需复杂的调整即可将产品安装到位，大大节省了安装时间和成本。

5. 耐用性强：采用高品质的材料和龑的制造工艺，THK交叉滚柱单元具有出色的耐磨性和耐腐蚀性。在长期使用过程中，该产品能够保持稳定的性能表现，延长了使用寿命。

6. 适用范围广：凭借其可靠的性能和紧凑的结构设计，THK交叉滚柱单元广泛应用于各种需要高精度、高刚性直线导向的场合。无论是数控机床、自动化设备还是精密测量设备等领域，该产品都能提供可靠的支持。

工作原理

THK交叉滚柱单元的工作原理基于交叉滚子导轨的滚动摩擦机制。当外部驱动力作用于单元时，内置的交叉滚子在导轨上滚动并传递运动。这种滚动摩擦方式相比滑动摩擦具有更低的摩擦系数和更少的能量损失，从而提高了传动效率和精度。

具体来说，交叉滚子根据其只特的交叉排列方式实现了对导轨的完备支撑。在传动过程中，滚子在导轨上滚动并承受外部负载。由于滚子的滚动摩擦系数较小且分布均匀，结果传动过程中的摩擦力和磨损程度被大大降低。与此同时，交叉滚子的排列方式还有助于分散应力并增强结构的刚性，使得整个传动系统更加稳定可靠。

常见型号大全

THK交叉滚柱单元提供了多种规格和型号以满足不同工业应用的需求。尽管无法一一列举所有型号，但我们可以根据一般应用场景和传动需求来概述其常见型号大全的特点：

• 标准型：适用于一般工业应用场合的直线导向需求。具有经济实用、性能稳定的特点。

• 高精度型：特别注重定位精度的提升，适用于对加工精度有较高要求的场合。根据采用更精密的加工工艺和更高品质的材料制成。

• 重载型：针对重载工况设计，能够承受更大的外部负载并保持稳定的传动性能。适用于大型机床、重型自动化设备等场合。

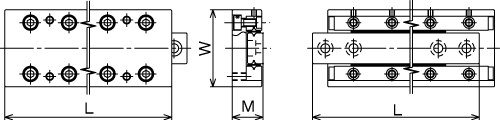

交叉滚柱单元VRT型图纸与型号

公称型号	主要尺寸				基本额定负荷		详细规格	CAD	尺寸图
	更大 行程	宽度 W	高度 M	长度 L	动额定 C	静额定 C0
	mm	mm	mm	mm	kN	kN
VRT 1025	12	20	8	25	0.46	0.61
VRT 1035	18	20	8	35	0.63	0.92
VRT 1045	25	20	8	45	0.95	1.53
VRT 1055	32	20	8	55	1.09	1.83
VRT 1065	40	20	8	65	1.23	2.14
VRT 1075	45	20	8	75	1.50	2.75
VRT 1085	50	20	8	85	1.63	3.05
VRT 2035	18	30	12	35	0.84	1.09
VRT 2050	30	30	12	50	1.16	1.63
VRT 2065	40	30	12	65	1.46	2.17
VRT 2080	50	30	12	80	2.01	3.26
VRT 2095	60	30	12	95	2.26	3.80
VRT 2110	70	30	12	110	2.51	4.34
VRT 2125	80	30	12	125	2.76	4.89
VRT 3055	30	40	16	55	2.71	3.67
VRT 3080	45	40	16	80	4.06	6.11
VRT 3105	60	40	16	105	4.68	7.33
VRT 3130	75	40	16	130	5.87	9.77
VRT 3155	90	40	16	155	6.98	12.2
VRT 3180	105	40	16	180	8.05	14.7

公称型号	主要尺寸				基本额定负荷		详细规格	CAD	尺寸图
	更大 行程	宽度 W	高度 M	长度 L	动额定 C	静额定 C0
	mm	mm	mm	mm	kN	kN
VRT 3205	130	40	16	205	8.57	15.9

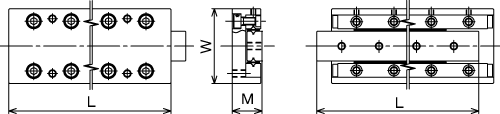

交叉滚柱单元VRT-A型图纸与型号

公称型号	主要尺寸				基本额定负荷		详细规格	CAD	尺寸图
	更大 行程	宽度 W	高度 M	长度 L	动额定 C	静额定 C0
	mm	mm	mm	mm	kN	kN
VRT 1025A	12	20	8	25	0.46	0.61
VRT 1035A	18	20	8	35	0.63	0.92
VRT 1045A	25	20	8	45	0.95	1.53
VRT 1055A	32	20	8	55	1.09	1.83
VRT 1065A	40	20	8	65	1.23	2.14
VRT 1075A	45	20	8	75	1.50	2.75
VRT 1085A	50	20	8	85	1.63	3.05
VRT 2035A	18	30	12	35	0.84	1.09
VRT 2050A	30	30	12	50	1.16	1.63
VRT 2065A	40	30	12	65	1.46	2.17
VRT 2080A	50	30	12	80	2.01	3.26
VRT 2095A	60	30	12	95	2.26	3.80
VRT 2110A	70	30	12	110	2.51	4.34
VRT 2125A	80	30	12	125	2.76	4.89
VRT 3055A	30	40	16	55	2.71	3.67
VRT 3080A	45	40	16	80	4.06	6.11
VRT 3105A	60	40	16	105	4.68	7.33
VRT 3130A	75	40	16	130	5.87	9.77
VRT 3155A	90	40	16	155	6.98	12.2
VRT 3180A	105	40	16	180	8.05	14.7

公称型号	主要尺寸				基本额定负荷		详细规格	CAD	尺寸图
	更大 行程	宽度 W	高度 M	长度 L	动额定 C	静额定 C0
	mm	mm	mm	mm	kN	kN
VRT 3205A	130	40	16	205	8.57	15.9

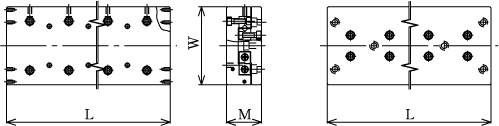

交叉滚柱单元VRU型图纸与型号

公称型号	主要尺寸				基本额定负荷		详细规格	CAD	尺寸图
	更大 行程	宽度 W	高度 M	长度 L	动额定 C	静额定 C0
	mm	mm	mm	mm	kN	kN
VRU 1025	12	30	17	25	0.46	0.61
VRU 1035	18	30	17	35	0.63	0.92
VRU 1045	25	30	17	45	0.95	1.53
VRU 1055	32	30	17	55	1.09	1.83
VRU 1065	40	30	17	65	1.23	2.14
VRU 1075	45	30	17	75	1.50	2.75
VRU 1085	50	30	17	85	1.63	3.05
VRU 2035	18	40	21	35	0.84	1.09
VRU 2050	30	40	21	50	1.16	1.63
VRU 2065	40	40	21	65	1.46	2.17
VRU 2080	50	40	21	80	2.01	3.26
VRU 2095	60	40	21	95	2.26	3.80
VRU 2110	70	40	21	110	2.51	4.34
VRU 2125	80	40	21	125	2.76	4.89
VRU 3055	30	60	28	55	2.71	3.67
VRU 3080	45	60	28	80	4.06	6.11
VRU 3105	60	60	28	105	4.68	7.33
VRU 3130	75	60	28	130	5.87	9.77
VRU 3155	90	60	28	155	6.98	12.2
VRU 3180	105	60	28	180	8.05	14.7

公称型号	主要尺寸				基本额定负荷		详细规格	CAD	尺寸图
	更大 行程	宽度 W	高度 M	长度 L	动额定 C	静额定 C0
	mm	mm	mm	mm	kN	kN
VRU 3205	130	60	28	205	8.57	15.9
VRU 4085	50	80	35	85	5.90	8.11
VRU 4125	75	80	35	125	8.82	13.5
VRU 4165	105	80	35	165	11.5	18.9
VRU 4205	135	80	35	205	14.0	24.3
VRU 4245	155	80	35	245	16.3	29.7
VRU 4285	185	80	35	285	18.6	35.1
VRU 6110	60	100	45	110	16.4	22.7
VRU 6160	95	100	45	160	20.5	30.2
VRU 6210	130	100	45	210	28.2	45.3
VRU 6260	165	100	45	260	35.3	60.5
VRU 6310	200	100	45	310	38.8	68.0
VRU 6360	235	100	45	360	45.3	83.1
VRU 6410	265	100	45	410	51.6	98.3
VRU 9210	130	145	60	210	52.3	75.8
VRU 9310	180	145	60	310	81.1	133
VRU 9410	350	145	60	410	81.1	133
VRU 9510	450	145	60	510	98.7	171
VRU 9610	550	145	60	610	115	208
VRU 9710	650	145	60	710	131	246

公称型号	主要尺寸				基本额定负荷		详细规格	CAD	尺寸图
	更大 行程	宽度 W	高度 M	长度 L	动额定 C	静额定 C0
	mm	mm	mm	mm	kN	kN
VRU 9810	750	145	60	810	139	265
VRU 9910	850	145	60	910	155	303
VRU 91010	950	145	60	1010	169	341

应用领域

THK交叉滚柱单元凭借其高精度、高刚性和紧凑设计的优势在多个行业中得到了广泛应用：

1. 数控机床：在数控机床领域，交叉滚柱单元作为进给系统的关键部件之一，确保了机床的高精度加工能力。其高精度定位和高刚性特点满足了数控机床对传动系统的严苛要求。

2. 自动化设备：在自动化设备中如机器人手臂、装配线等领域中，交叉滚柱单元提供了稳定可靠的直线运动支持。其紧凑结构和安装简便的特点使得用户能够轻松实现自动化设备的集成和调试。

3. 精密测量设备：在精密测量设备中如三坐标测量机、光学测量仪等场合下需要实现高精度的直线运动控制。THK交叉滚柱单元以其可靠的性能表现满足了这些设备对传动精度的需求。

4. 半导体设备：在半导体制造过程中需要龑控制各种工艺参数和位置信息。交叉滚柱单元以其高精度和高刚性特点为半导体设备提供了可靠的直线导向支持。

售后服务

THK深知售后服务对于客户的重要性结果建立了完善的售后服务体系以确保客户在使用过程中能够得到及时、专业的技术支持和应用方案。

THK的售后服务团队由经验丰富的技术人员组成他们不仅具备扎实的专业知识还具备丰富的实践经验。无论是产品选型、安装调试还是故障排查等方面的问题技术团队都能提供及时、准确的解答和建议。除此以外THK还为客户提供详尽的产品使用说明书和维护手册帮助客户更好地了解和使用产品并延长其使用寿命。

为了提升售后服务效率和质量THK还建立了快速响应机制。当客户遇到问题时可以根据电话、邮件、在线聊天等多种方式与公司取得联系并得到迅速处理。与此同时THK还注重收集客户反馈和服务评价以不断改进和优化服务流程提升客户满意度和忠诚度。

常见问题

Q1：THK交叉滚柱单元相比传统直线导轨有哪些优势？

A：THK交叉滚柱单元相比传统直线导轨具有更高的精度、刚性和稳定性优势。其内置的交叉滚子导轨实现了滚动摩擦传动降低了摩擦力和磨损程度提高了传动效率和精度。与此同时紧凑的结构设计和简便的安装方式也为用户带来了更多的便利。

Q2：如何选择合适的THK交叉滚柱单元型号？

A：选择合适的THK交叉滚柱单元型号时需要考虑传动精度、负载能力、安装空间以及使用环境等因素。用户应根据实际工况和传动需求综合考虑以上因素以选择合适的型号和规格。与此同时还需要关注产品的耐用性和维护便捷性以确保系统的长期稳定运行。

Q3：如何保养THK交叉滚柱单元以延长其使用寿命？

A：为了延长THK交叉滚柱单元的使用寿命用户需要定期进行保养工作。具体包括保持传动系统的清洁避免杂质进入导轨和滚子内部；定期检查滚子和导轨的磨损情况及时更换损坏部件；按照产品说明书要求定期润滑以减少摩擦和磨损等。根据合理的保养措施可以显著提高交叉滚柱单元的使用寿命和性能表现。
