THK滚珠花键

产品概述

在精密机械与自动化设备领域，对传动元件的性能要求日益严苛，不仅要求具备高承载能力和高精度，还需在复杂工况下稳定运行。为此，THK凭借其深厚的技术底蕴和创新能力，推出了滚珠花键这一革新性产品。滚珠花键作为一种创新的滚动导轨花键设计，根据只特的滚动机制，实现了直线运动与扭矩传递的完全融合，为工业自动化带来了新的可能。

滚珠花键的核心在于其内部精密设计的滚珠槽道与滚珠系统。当外力作用于花键轴时，滚珠在槽道中滚动，不仅有效降低了摩擦阻力，还更大地提高了承载能力。这种设计使得滚珠花键能够在承受较大负荷的与此同时，保持高精度的直线运动和稳定的扭矩传递，为精密机械和自动化设备提供了强大的支持。

特点

• 高承载能力：滚珠花键根据滚珠的滚动机制，有效分散了负载压力，从而实现了比传统直线轴套更高的承载能力。这种设计使得滚珠花键在重载工况下依然能够稳定运行，满足复杂工况下的需求。

• 高精度直线运动：得益于滚珠与槽道之间的精密配合，滚珠花键在直线运动过程中保持了更高的精度。这种高精度直线运动特性对于精密加工、自动化设备等领域尤为重要，有助于提升整体设备的加工精度和生产效率。

• 扭矩传递功能：滚珠花键不仅具备直线运动功能，还能在直线运动的与此同时传递扭矩。这一只特设计使得滚珠花键在需要与此同时进行直线运动和旋转运动的场合具有显著优势，如机器人关节、自动化生产线等。

• 结构紧凑：滚珠花键采用紧凑的结构设计，既节省了安装空间，又提高了设备的集成度。这种设计使得滚珠花键在有限的空间内依然能够发挥出色的性能，满足精密机械和自动化设备对空间利用率的高要求。

• 维护简便：滚珠花键采用模块化设计，便于安装和维护。用户可以根据实际需求更换不同规格的滚珠和槽道组件，以满足不同的负载和精度要求。与此同时，滚珠花键的润滑系统也设计得相当合理，用户可以根据产品说明书进行定期润滑保养，确保滚珠花键的长期稳定运行。

工作原理

滚珠花键的工作原理基于滚珠的滚动机制。当外力作用于花键轴时，滚珠在槽道中滚动并传递直线运动和扭矩。这种滚动机制有效降低了摩擦阻力，提高了传动效率。与此同时，滚珠与槽道之间的精密配合确保了直线运动的高精度和扭矩传递的稳定性。

具体来说，滚珠花键内部设有多个滚珠槽道，滚珠在这些槽道中自由滚动。当花键轴受到直线推力或扭矩作用时，滚珠会沿着槽道滚动并将力传递给与之相连的其他部件。由于滚珠与槽道之间的接触面积小且分布均匀，结果能够承受较大的负载并保持高精度的直线运动和扭矩传递。

常见型号大全

为了满足不同客户的需求，THK滚珠花键提供了多种规格和性能的型号。虽然无法一一列举所有型号，但我们可以根据应用领域和性能特点进行大致分类：

• 标准型：适用于一般工业应用场合的滚珠花键型号。具备基本的直线运动和扭矩传递功能，能够满足大多数通用需求。

• 高精度型：特别注重直线运动精度和扭矩传递稳定性的滚珠花键型号。适用于精密加工、自动化设备等领域对精度要求更高的场合。

• 重载型：针对高负载工况设计的滚珠花键型号。具备更高的承载能力和稳定性，适用于重型机械、自动化设备等领域。

• 特殊定制型：根据客户的具体需求进行定制设计的滚珠花键型号。可以根据客户的实际工况、负载要求、精度需求等因素进行个性化设计和生产。

带球保持器滚珠花键SLS/SLF
	根据采用滚珠保持器，可以保持对齐的循环运动并高速响应。除此以外，它消除了球之间的碰撞和相互摩擦，从而实现了低噪音，良好的音质和低灰尘产生。根据改善润滑脂的保持力，还可以实现长期的免维护运行。 型号一览 SLS/SLF
高扭矩
	此滚珠花键的花键轴在外周有按 120° 等分配置的 3 个滚动突起部，每个突起部由 2 排负荷球保持（共 6 排），根据 1 个花键轴衬套施加预压，使旋转方向间隙为零，并使刚性得到增强。 型号一览 LBS, LBF, LBH, LBST, LBR
中扭矩
	此滚珠花键的花键轴在外周有 2 到 3 个滚动突起部，每个突起部由 2 排负荷球保持（共 4 或 6 排），以便合理施加预压，使径向和扭距方向具有大负荷容量。 型号一览  LT, LF, LT-X, LF-X, LFK-X/LFH-X
齿轮旋转式
	这是一种单元型，法兰外周具有齿轮齿，径向及止推滚针轴承紧凑地组合在花键轴衬套部。更适合于花键轴衬套驱动的扭矩传递机构。 型号一览  LBG, LBGT
旋转式
	花键轴衬套的外周直接装入旋转轴承的紧凑的单元型滚珠花键。 型号一览  LTR, LTR-A

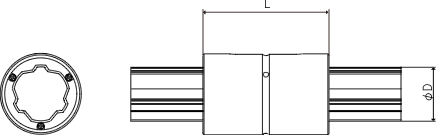

SLS型（中载荷型）图纸和型号

公称型号	梯型花键尺寸						法兰直径	基本额定扭矩		基本额定负荷 (径向)		静态容许力矩		详细规格	CAD	尺寸图
	高度 M	宽度 W	外径		长度
			D	公差	L	公差	D1	动额定 CT	静额定 C0T	动额定 C	静额定 C0	MA.1	MA.2
	mm	mm	mm	mm	mm	mm	mm	N•m	N•m	kN	kN	N•m	N•m
SLS25	—	—	37	0 -0.016	60	0 -0.3	—	219.9	306.8	18.2	22.5	136	851
SLS30	—	—	45	0 -0.016	70	0 -0.3	—	366.5	513.3	25.4	31.5	233	1341
SLS40	—	—	60	0 -0.019	90	0 -0.3	—	818.9	1135.4	42.8	52.5	520	2801
SLS50	—	—	75	0 -0.019	100	0 -0.3	—	1373.4	1783.1	57.6	66.2	687	4156
SLS60	—	—	90	0 -0.022	127	0 -0.3	—	2506.7	3321.0	87.8	103.0	1452	7733
SLS70	—	—	100	0 -0.022	110	0 -0.3	—	2986.3	3474.7	89.7	92.5	1038	6392
SLS80	—	—	120	0 -0.022	140	0 -0.4	—	4664.6	5477.4	122.8	127.7	1739	11482
SLS100	—	—	140	0 -0.025	160	0 -0.4	—	8922.3	10211.6	188.2	190.7	3155	19118

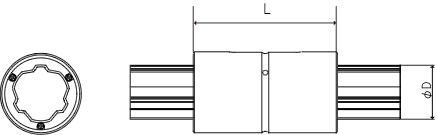

SLS-L型（重载荷型）图纸和型号

公称型号	梯型花键尺寸						法兰直径	基本额定扭矩		基本额定负荷 (径向)		静态容许力矩		详细规格	CAD	尺寸图
	高度 M	宽度 W	外径		长度
			D	公差	L	公差	D1	动额定 CT	静额定 C0T	动额定 C	静额定 C0	MA.1	MA.2
	mm	mm	mm	mm	mm	mm	mm	N•m	N•m	kN	kN	N•m	N•m
SLS25L	—	—	37	0 -0.016	70	0 -0.3	—	261.9	394.5	21.7	29.0	220	1203
SLS30L	—	—	45	0 -0.016	80	0 -0.3	—	416.4	616.0	28.9	37.8	330	1803
SLS40L	—	—	60	0 -0.019	100	0 -0.3	—	890.0	1277.3	46.5	59.1	652	3529
SLS50L	—	—	75	0 -0.019	112	0 -0.3	—	1571.2	2165.2	65.9	80.4	996	5349
SLS60L	—	—	90	0 -0.022	140	0 -0.3	—	2723.2	3736.2	95.3	115.8	1820	9570
SLS70L	—	—	100	0 -0.022	135	0 -0.3	—	3708.4	4738.2	111.4	126.1	1867	10135
SLS80L	—	—	120	0 -0.022	155	0 -0.4	—	5195.3	6390.4	136.8	148.9	2327	14491
SLS100L	—	—	140	0 -0.025	185	0 -0.4	—	10424.4	12764.6	219.8	238.4	4816	26463

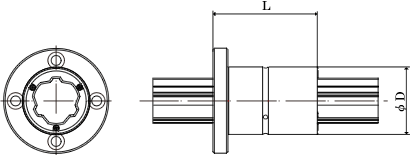

SLF型（中载荷型）图纸和型号

公称型号	梯型花键尺寸						法兰直径	基本额定扭矩		基本额定负荷 (径向)		静态容许力矩		详细规格	CAD	尺寸图
	高度 M	宽度 W	外径		长度
			D	公差	L	公差	D1	动额定 CT	静额定 C0T	动额定 C	静额定 C0	MA.1	MA.2
	mm	mm	mm	mm	mm	mm	mm	N•m	N•m	kN	kN	N•m	N•m
SLF25	—	—	37	0 -0.016	60	0 -0.3	60	219.9	306.8	18.2	22.5	136	851
SLF30	—	—	45	0 -0.016	70	0 -0.3	70	366.5	513.3	25.4	31.5	233	1341
SLF40	—	—	60	0 -0.019	90	0 -0.3	90	818.9	1135.4	42.8	52.5	520	2801
SLF50	—	—	75	0 -0.019	100	0 -0.3	113	1373.4	1783.1	57.6	66.2	687	4156
SLF60	—	—	90	0 -0.019	127	0 -0.3	129	2506.7	3321.0	87.8	103.0	1452	7733
SLF70	—	—	100	0 -0.022	110	0 -0.3	142	2986.3	3474.7	89.7	92.5	1038	6392
SLF80	—	—	120	0 -0.022	140	0 -0.4	168	4664.6	5477.4	122.8	127.7	1739	11482
SLF100	—	—	140	0 -0.025	160	0 -0.4	195	8922.3	10211.6	188.2	190.7	3155	19118

应用领域

THK滚珠花键凭借其可靠的性能和广泛的应用适应性在多个领域中发挥着重要作用：

• 精密加工：在数控机床、磨床等精密加工设备中，滚珠花键的高精度直线运动和扭矩传递功能有助于提升加工精度和生产效率。

• 自动化设备：在自动化生产线、机器人手臂等自动化设备中，滚珠花键的紧凑结构和强大性能有助于实现复杂工况下的稳定运行和好效率作业。

• 重型机械：在冶金、矿山等重型机械领域，滚珠花键的高承载能力和稳定性有助于确保重型设备的长期稳定运行。

• 科研实验：在科研实验领域，滚珠花键的高精度和多功能性有助于满足各种复杂实验的需求，为科学研究提供有力支持。

售后服务

THK深知售后服务对于客户的重要性，结果建立了完善的售后服务体系以确保客户在使用过程中能够得到及时、专业的技术支持和应用方案。THK的售后服务团队由经验丰富的技术人员组成，他们不仅具备扎实的专业知识还具备丰富的实践经验。无论是产品选型、安装调试还是故障排查等方面的问题他们都能提供及时、准确的解答和建议。

除此以外THK还为客户提供详尽的产品使用说明书和维护手册帮助客户更好地了解和使用产品并延长其使用寿命。与此同时THK还建立了备件供应体系和远程技术支持平台确保客户在需要时能够迅速获得所需备件与技术支持。

常见问题

Q1：滚珠花键相比传统直线轴套有哪些优势？

A：滚珠花键相比传统直线轴套具有更高的承载能力和更高的直线运动精度。与此同时滚珠花键还能在直线运动的与此同时传递扭矩这一只特设计使得滚珠花键在复杂工况下具有显著优势。

Q2：如何选择合适的滚珠花键型号以满足特定需求？

A：选择合适的滚珠花键型号时需要考虑实际工况的负载特性、直线运动精度要求、扭矩传递需求以及安装空间等因素。建议客户在选型前与THK销售人员或技术人员进行充分沟通以便获得更准确的选型建议和技术支持。

Q3：滚珠花键的维护与保养应注意哪些方面？

A：为了确保滚珠花键的长期稳定运行用户在使用过程中应注意以下几个方面：定期检查滚珠和槽道的磨损情况及时更换磨损严重的部件；按照产品说明书的要求进行定期润滑保养以确保滚珠花键的传动效率和精度；保持滚珠花键及其周围环境的清洁干燥以防止灰尘和水分进入内部影响性能。根据合理的维护与保养措施可以显著提高滚珠花键的使用寿命和性能表现。
